(D.W) Bagian-Bagian Printer

1.Printer
Perangkat yang digunakan untuk mencetak dengan menggunakan dengan tinta atau toner ke dalam media kertas atau banner.

2. Cartridge

salah satu bagian dari perangkat printer yang berguna untuk menyimpan, mengatur dan tempat keluarnya tinta ketika proses mencetak

3. Rumah Cartridge (Carriage Unit)
Merupakan tempat untuk meletakkan/mendudukkan cartridge dalam printer

4. Head
Salah satu bagian dari cartridge yang berfungsi untuk tempat keluarnya tinta/toner

Gambar 8. Head Printer Epson

5. Chip

Bagian dari cartridge yang berfungsi untuk menghubungkan catridge dengan mainboard printer.

Gambar 9. Chip Printer Epson

6. Ink Tank (Tabung Tinta)
Merupakan salah satu bagian dari cartridge yang berfungsi menyimpan sementar  tinta.

7. Selang
Bagian dari sistem infus yang berfungsi sebagai saluran mengalirnya tinta dari tabung tinta menuju tempat penyimpanan sementar tinta di cartridge(Ink Tank)

Gambar 13. Selang

8. Infus
Modifikasi atau model printer yang menggunakan media tabung infus sebagai penyimpanan tinta, dan dengan infus ini refill(isi ulang tinta) tidak perlu lagi di siikan langsung ke cartridge

9. Tinta

Bagian dari sistem printer berupa zat cair yang digunakan untuk membuat cetakan kertas/banner menjadi berwarna. Tinta ini terdiri dari 4 atau warna kombinasi. Kalau 4 kombinasi warna C,M,Y,K kalau 6 kombinasi.

Gambar 14. Tinta 4 Kombinasi

10. Roll
Bagian dari printer yang berfungsi untuk mengatur dan meluncurkan kertas yang akan digunakan untuk mencetak

Gambar 16. Roll

11. Sensor roll
Merupakan sensor yang berfungsi mendeteksi ada tidaknya kertas, dan mendeteksi posisi kertas yang akan digunakan untuk mencetak

12. Mainboard
Salah satu bagian penting printer yang berfungsi mengatur/menjembatani antara driver(software) dan perangkat keras komputer lain seperti cartridge,sensor, dll

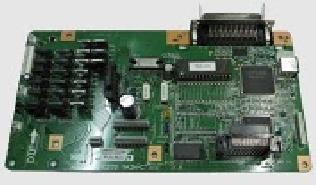

Gambar 17. MainBoard Printer Epson LQ-2180

13. Lampu

Bagian dari printer yang berfungsi sebagai indikator printer nyala dan indikator normal tidaknya printer. Standart printer biasa, lampu ini terdiri dari 2 jenis, lampu indikator power dan reset terdiri dari :

Gambar 18. Lampu Power dan Reset Printer

14. Tombol Power
Tombol untuk menyalakan dan mematikan printer
15. Tombol Reset
Tombol untuk melakukan reset printer ketika terjadi masalah
16. Scaner
Salah satu bagian dari kelengkapan fitur printer yang berfungsi mengscan/membaca gambar yang sudah di cetak menjadi file gambar atau dicetak ulang.
17. Paper Tray
Tempat meletakkan kertas sebelum dan setelah  melakukan cetak. paper sebelum kertas di cetak di sebut paper tray input, sedangkan paper tray setelah kertas di cetak disebut paper tray output.

18. Toner
Bagian dari sistem printer berupa serbuk warna yang berfungsi membuat cetakan ke kerta atau media lain. Toner ini kalau dalan printer tinta/inkjet adalah sebagai tintanya.
Sama seperti printer tinta/inkjet, toner ini memiliki 4 kombinasi warna yaitu C,M,Y,K
19. Timming Belt
Adalah bagian dari printer yang berfungsi untuk menarik cartridge/alat scaner ke kanan dan ke kiri untuk ketika proses mencetak atau mengscan

Gambar 23. Timming Belt

20. Pembuangan Tinta
Tempat pembuangan tinta yang merupakan hasil dari proses cetak

21. Driver
Salah satu bagian penting dari printer yang menghubungkan komputer dengan printer

PERMASALAHAN PADA PRINTER DAN CARA MENGATASINYA

Permasalahan printer dan cara mengatasinya akan diberikan dengan penjelasan yang singkat dan padat. Sebelumnya mesti kenal beberapa jenis printer dulu, diantaranya : Dot Matrik/Metrics, Inkjet/Bubble Jet dan Laser Printer atau mungkin ada lagi yg belum gw sebutin. Kl dah tau langsung analisa n atasi beberapa masalah printer yg sering dan kemungkinan2 terjadi, biasanya sbb :

Printer mati atau tidak bisa dihidupkan

• Periksa sumber listrik dan kabel power printer, bisa menggunakan test pen.
• Cek saklar power (ON/OFF) pada printer
• Permasalahan yang diakibatkan tidak adanya power untuk printer ini biasanya ditandai dengan tidak menyalanya LED (lampu indikator) dari printer tersebut.
• Ganti kabel penghubung atau saklar bila masih belum bisa dihidupkan

Printer hidup tapi tidak dapat mencetak

• Periksa tinta atau cartridge apakah ada kertas yg tersumbat (paper jamp)
• Periksa sambungan kabel data printer, apakah sudah terhubung dengan port pararel / port
• USB di komputer dengan benar.
• Cobalah kanibalkan kabel data (ganti kabel data printer dengan yang lain).
• Cobalah untuk merubah setting “spooler” untuk printer melalui menu properties
• Printer, spooler ini digunakan dengan tujuan agar anda tetap dapat menjalankan aplikasi ketika dilakukan pencetakan dokumen.
• Cek apakah ada port yang konflik dengan yg digunakan oleh printer.
• Pastikan telah melakukan instalasi dan memilih driver yg tepat untuk printer tersebut, pemilihan port juga harus disesuaikan.
• Cek space hardisk mencukupi untuk instalasi, terkadang jika buffer tidak cukup
• maka data tidak dapat dikirim ke printer dengan sempurna.
• Langkah terakhir bisa instalasi ulang drivernya dan ikutin prosedurnya dengan benar.

Printer mencetak, tapi tidak ada yang tercetak diatas kertas (blank)

• Kerusakan ini bisa di atasi dengan membersihkan dengan utility yg tersedia dari printer tersebut.
• Bersihkan juga head dan catridge printer bisa digunakan kain.
• Untuk head bisa dicelupkan ke dalam air panas tetapi jangan sampai terkena rangkain elektroniknya
• Jangan lupa pasang semua yg dah dibersihin.

Lampu indikator berkedip-kedip terus saat mencetak

• Penyebabnya bisa dikarenakan tidak ada kertas di printer.
• Cek catridge printer belum terpasang atau posisi pemasangan catridge mungkin tidak tepat.
• Bisa juga catridge yang dipasang pada printer tidak cocok untuk printer tersebut.
• Ada saat bila telat memasang kertas atau setelah paper jump kertas yang dimuat belum ditekan tombol on load
• Kemungkinan lain ada kertas yang nyangkut di dalam printer.
• Sebagian priter diharuskan body printer dalam kondisi tertutup saat proses pencetakan.

Hasil cetakan printer cacat

• Pada dot matrik biasanya disebabkan tidak lengkapnya jarum pin, untuk buble jet dikarenakan cartridge tinta tidak normal. Untuk hal ini harus diganti cartridge atau diperbaiki pinnya.
• Kemungkinan lain pada printer dot matrik adalah pergerakan print head tidak lancar, untuk mengatasi bisa dibersihkan dengan contact cleaner dan kain lap bersih.
• Cetakan cacat bisa disebabkan juga oleh tinta yg tidak merata dan kertas yg digunakan terlalu lembab, coba ratakan tintanya dan periksa kertas yg digunakan.
• Pada laser printer, penyebabnya biasanya cacatnya komponen drum “komponen menempelnya tinta” pada printer, kejadian ini awal mulanya bisa disebabkan karena menarik kertas yg tersumbat. Mengatasinya bisa mencoba membersihkan drum dengan kain lap yg bersih dan lembut selembut sutera “halah bahasanya ”, ya berdoa aja itu drum ga cacat permanen coz kl dah bgtu mesti diganti alias beli baru.
• Pada printer dot matrik sering kejadian pita tidak bisa berputar dgn semestinya so mesti diperiksa n di pasang ulang itu pita dengan benar.
